Водометный лодочный мотор, как сделать самодельный двигатель для лодки своими руками

Сегодня в сегменте малогабаритных прогулочных катеров привычные двигатели с гребным винтом используются гораздо чаще, чем водометные аналоги. Но потенциал таких агрегатов свидетельствует о кардинальном изменении ситуации в ближайшее время. Но можно сделать водомет своими руками, это вполне по силам сделать в домашних условиях каждому.

Преимущества водометных двигателей

Самое главное достоинство – это отсутствие вращающихся частей, находящихся в воде, причем, незащищенных. Другими словами, это наиболее безопасный тип двигателя. Кроме этого, работу двигателя трудно нарушить различными посторонними предметами, находящимися в воде, в том числе и водными растениями. На винт обычного лодочного мотора могут запросто намотаться водоросли, чего не скажешь о водомете. К тому же движущиеся элементы защищены от различных ударов, от чего нельзя застраховаться, передвигаясь по водной глади, особенно по мелководным участкам.

Считается, что водометы подходят для следующих характерных мест:

• при наличии не больших глубин или мелких водоемов;
• при наличии водной растительности, особенно бурной;
• на водоемах, где много мелких участков;
• на реках, отличающихся наличием перекатов.

Другими словами, лодка с водометным двигателем пройдет там, где лодка с обычным подвесным мотором не сможет пройти вообще, так как имеется риск повреждения мотора, а точнее, его винта. Водометный движитель лишен подобных недостатков, так как сопло водомета и заборная труба располагаются высоко в толще воды. К тому же, заборная труба имеет специальную решетку, что не позволяет попадать внутрь водомета различным крупным предметам. Если не большие водоросли или осколки предметов и попадут внутрь камеры, то это никак не скажется на безотказной работе мотора. Ячейки решетки имеют маленькие размеры, что предотвращает попаданию внутрь даже гальки. Единственное, что может попасть в камеру водомета – это песок, который так же не в состоянии привести к аварийным режимам. Водометы имеют еще один очень важный фактор – их лопасти не подвержены процессу кавитации, что положительно сказывается на их долговечности. Поэтому можно смело сказать, что водомет имеет массу положительных качеств.

Сейчас в продаже можно встретить некоторые модели водометов, но они не отличаются хорошей функциональностью. Обычно, при их установке теряется часть мощности, за счет чего падает скорость перемещения. Кроме этого, снижается маневренность лодки и ее управляемость. При этом, процесс управления лодкой такой же, как и при установке на плавсредство обычного подвесного лодочного мотора.

Место размещения водовода

В данном случае, доступны два варианта установки водовода: за пределами корпуса или непосредственно в корпусе. Его место нахождения – это дно лодки. В носовой части размещается входное отверстие, а сама конструкция получается встроенной в корпус лодки. При этом, следует проконтролировать, чтобы входной патрубок всегда находился в воде, иначе возможны сбои в работе водомета.

Устройство агрегата

Никаких кардинальных отличий в конструкции водомета и двигателя с гребным винтом нет. Входной вал оснащен импеллером, что создает направленный поток воды. В водомете крыльчатка находится внутри двигателя. Входящее и выходящее отверстие разнятся в диаметре. Изменить направление струи воды позволяет реверсивно-рулевая управляющая система.

Управление аналогичным катером с разными типами двигателя отличается. Поэтому производители водометов предлагают пройти курс обучения, чтобы пользователь, привыкший к винтовому мотору, изучил нюансы и смог обрести уверенность в действиях. Во избежание турбулентности до попадания воды в импеллер, используется профилированная внутренняя часть водомета.

Плюсы и минусы лодочного мотора водомет

Одним из преимуществ устройства водомета является то, что все составляющие его запрятаны внутрь корпуса и при преодолении мелководья, судно касается дна своим корпусом. Такое строение защищает детали мотора от повреждений, в отличие от подвесных винтовых лодочных движителей, где винт “оголен”.

Кроме того, маневренность водометных лодочных моторов позволяет преодолевать выступающие из воды преграды и мусор, даже при движении по мелководью с глубиной в двадцать сантиметров. При встрече с какой-либо преградой на глубине в тридцать сантиметров при использовании лодочного водомета удар придется на корпус судна, а не на детали мотора, тогда как в подобной ситуации при применении винтового мотора, удар приходится именно на гребной винт.

К преимуществам водомета можно отнести отсутствие вибрации и мягкую работу трансмиссии.

Кроме того, при применении водомета на лодку отсутствует дополнительное сопротивление воде, что характерно для моторов, где грибной винт открыт. К достоинствам можно отнести и повышенные показатели инерции, и отличную управляемость на высоких скоростях как при движении назад, так и при движении вперед, а также низкий уровень шума (винтовые двигатели работают гораздо громче).

Однако, наряду с положительными сторонами водомета, он имеет и отрицательные стороны:

• Во время преодоления мелководья в импеллер для водомета могут попадать камни, песок и так далее (так как движитель работает сродни насосу), что может негативно сказаться на работе мотора и привести к поломке охладительной системы и водоотводного сопла;
• Наличие трения из-за быстрого движения воды в трубе;
• Достаточно высокая стоимость.

Не совсем обычным может показаться и управление водометом. Отметим, что винтовой лодочный мотор снабжен однорычажной системой для управления, а водомет имеет реверсивно-рулевую систему с несколькими рычагами:

• У водометов отсутствует коробка передач, а потому такой мотор набирает скорость постепенно без рывков;
• Для понимания работы водометного движителя необходимо пройти дополнительное обучение, ведь рычаг газа используется для ускорения только в открытых водоемах, если водоем слишком мелкий или имеет препятствия (пороги) рычаг газа не используют.

Еще одним бесспорным минусом является зарастание двигателя, хотя данная проблема характерна для всех лодочных моторов, для водомета она особо актуальна, ведь все его части располагаются внутри. Если движитель постоянно эксплуатируется, то зарастания его не происходит, если же двигатель долгое время бездействовал, его придется ремонтировать вручную либо в мастерской.

Как сделать двигатель своими руками

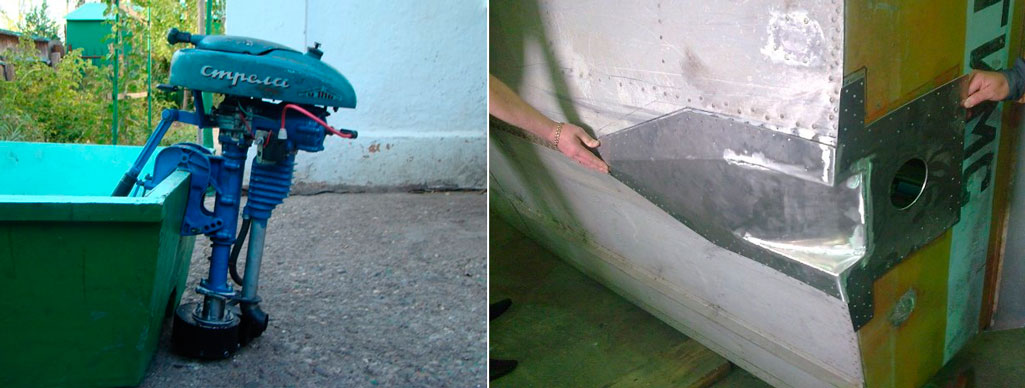

Большинство потребителей считают водометные двигатели роскошью, ведь их стоимость может в полтора раза превосходить цену мотора с гребным винтом. Поэтому решение изготовить водометы для лодок своими руками будет выгодным. Практика показала, что лучше отдать предпочтение изготовлению на базе лодочного мотора «Ветерок-12» водомета, что будет обладать отличными эксплуатационными свойствами. Кроме того, стоимость и доступность серийных деталей агрегата играет важную роль.

После переделки самодельный водомет для лодки добавит в весе всего 1 кг, будет обладать показателем водоизмещения в 450 кг и позволит развивать скорость до 25 км/час.

Схемы и чертежи

Главной проблемой может стать поиск водомета оптимальной конструкции. Четкая схема сборки устройства на базе «Ветерок-12» практически не встречается в сети.

Чертеж водомета на лодку:

Материалы и инструменты

Чтобы приступить к работе, нужно подготовить необходимые материалы и инструменты, убедиться в их качестве. Ошибка во время работы или применение низкопробных материалов приведет к поломке мотора. Понадобятся следующие элементы:

• «Ветерок-12» или другой выбранный вами мотор с фланцем;
• специальный редуктор;
• развертки водосборника;
• металл для заготовок;
• штуцеры и ступица.

Среди инструментов не обойтись без сварочного аппарата и расходных материалов, напильника и гибочных вальцов либо оправки. Также заранее нужно купить надежный водостойкий клей от проверенного производителя.

Процесс изготовления

Для достижения нужного показателя гидродинамического сопротивления и повышения маневренности лодки, в водосборнике должно быть предусмотрено специальное углубление. Верхняя передняя кромка конструкции должна располагаться на 3,5 см ниже днища. Редуктор крепится на двигателе посредством фланца. На металле рисуются заготовки лопастей (6 шт), что позволит выполнить своими руками импеллер для водомета, обечайки и водосборника. Придать нужную форму частям конструкции можно посредством напильника и гибочных вальцов или оправки.

После предстоит выполнить большой объем сварочных работ: водоотвод и камера водомета получатся после сварки поперечных и продольных швов. Ступицу следует разместить на бобышке устройства. Место размещения водовода зависит от конструкции лодки: может располагаться в корпусе и за его пределами.

Водомет для лодки ПВХ создается по аналогичному принципу. Задание упрощается тем, что для модернизации подойдет любой лодочный мотор небольшого веса — импортные модели в этом аспекте имеют преимущество.

Процесс создания водомета своими руками

В водосборнике необходимо сделать небольшое углубление, которое обеспечит лодке высокую проходимость и позволит снизить гидродинамическое сопротивление. Для этого необходимо, чтобы передняя верхняя кромка располагалась на тридцать пять миллиметров ниже днища.

Также необходим штатный редуктор, его прикрепляют к главному дейдвуду мотора с помощью особого фланца. Затем берут металлическую заготовку, на которую наносят развертку водозаборника, обечайки, а также шести лопастей.

Для изготовления и обработки заготовок применяют напильник и гибочные вальцы. Данный процесс может быть произведен и на оправке вручную, что позволит придать заготовке нужную форму. После этого производят сваривание продольных и поперечных швов на фасонных вырезках.

В конструкции водометного двигателя необходимо присутствие ступицы, для нее отводится местечко на бобышке. Помпа лодки в сухом состоянии весит около двадцати килограмм, но, к сожалению, чертежи данного изделия – это редкость. Однако изготовить ее самостоятельно сможет любой, учитывая что информации в интернете достаточно. Ключевым моментом является то, что рентабельность судна с водометом более высока, в сравнении с обычным двигателем.

Заключение

Если внимательно вникнуть в тему, то сделать своими руками водомет для лодки – это не проблема, что и делают многие владельцы плавсредств. Опыт показывает, что при наличии всех необходимых деталей и инструментов, собрать работающий водометный двигатель возможно за 2-3 часа.

Естественно, что многие занимаются изготовлением не от хорошей жизни, так как приходится постоянно, на чем-то экономить. Чтобы купить готовый водометный двигатель и установить его на свою лодку, то придется выложить большую сумму денег. Но это еще не факт, что он будет работать эффективно и надежно, тем более, если это модель отечественного производителя.

Применение водомета позволяет экономить средства и бензин, поскольку он эффективнее обычного лодочного мотора. Кроме этого, водометный движитель более безопасный в любом случае, как для окружающих, так и для эксплуатирующих ее.

Подготовка к работе

Перед сборкой водомета потребуется учесть все возможные нюансы, так как даже мелкие недочеты способны в дальнейшем сказаться на правильной работе двигателя. Следует применять лишь те материалы, которые обладают всеми нужными техническими характеристиками, а учитывая то, что в создании движителя принимают участие специальные инструменты, их необходимо подготовить заранее, как и о наличии всех требующихся материалов.

Нюансы изготовления

Исходя из наблюдений оптимальным объемом воды, находящейся под входным отверстием патрубка, является объем, что на один – полтора диаметра больше, чем входной водовод.

После того как лодка с самодельным водометом преодолеет мелководье (с глубиной 0.100-0.150 м), возможно появление редких толчков. Именно в этот момент мотор может забиваться, а потому желательно установить на него фильтр.

В процессе сборки водомета желательно использование чертежей с применением специализированного оборудования.

Во время эксплуатации водометный двигатель для пвх лодок работает в обыкновенном переходном режиме. А потому сможет развивать скорость до тринадцати – семнадцати километров за час. При этих показателях движитель легко обеспечит вывод пвх лодки на глиссер.

КПД водометных моторов, что устанавливаются на пвх лодки составляет приблизительно пятьдесят процентов. Для повышения эффективности при выборе винта необходимо ориентироваться на величину мотора.

Выводы

Создать водомет своими руками достаточно просто. При условии работы с качественными материалами и специальным оборудованием процесс займет не более трех часов. С точки зрения экономии, лучше оснастить судно самодельным мотором, нежели приобретать дорогостоящий брендовый двигатель, а кроме того, в процессе его эксплуатации возникает гораздо меньше затрат, нежели при использовании заводского мотора.
