Прицеп для лодки своими руками — чертежи, как сделать, выбор роликов для самодельного прицепа

Самодельные прицепы активно используются владельцами лодок (обычных деревянных, надувных и моторных) по всей стране и даже за рубежом. Особенно много “умельцев”, которые отказываются покупать заводские прицепы и делают их своими руками, в странах постсоветского пространства.

Требования автоинспекции

Первым делом отметим, что мы не стараемся агитировать начинающих мастеров на максимальное упрощение процедуры изготовления, ведь от качества выполненных работ зависит безопасность участников дорожного движения. Это значит, что будущее изделие должно соответствовать определенным требованиям. Эти требования, в частности, касаются габаритов прицепа. Самодельный прицеп для лодки может понадобиться даже если до водоема порядка сотен метров. Никто не даст гарантии, что по пути не встретится экипаж ДПС.

К сожалению, многие жители небольших населенных пунктов даже не заморачиваются по этому поводу, приспособив любую, даже самую обыкновенную телегу, лишь бы была возможность прицепить ее к авто. Но при встрече с сотрудниками ДПС незамедлительно последует штраф с последующей конфискацией незарегистрированного девайса.

Определение размеров корпуса прицепа считается первоочередной задачей. Ее необходимо выполнить еще до проектирования, ведь существуют нормы, определенные законодательством, за пределы которых выходить никак нельзя. Отправной точкой будут размеры лодки. Необходимо измерить ее длину, ширину в самом узком и широком месте, а также высоту. Габариты прицепа будут подгоняться под конкретные размеры.

• По требованиям госавтоинспекции высота прицепа и закрепленной на нем лодки не должна превышать 3,8 метра. Это условие диктуется понятием обзорности, так как движущиеся сзади участники не должны испытывать неудобств.
• По ширине краевой критерий составляет 2,2 м. Данный показатель соответствует нормальному расположению прицепа в стандартной полосе.
• Наконец, общая длина автомобиля и прицепа с лодкой ограничена 20 метрами.

Экспериментировать с ходовой частью не получится, так как к этому узлу применимы стандарты ГОСТ. Простыми словами, на балке должны быть смонтированы колеса от автомобиля или, на крайний случай, от мотоцикла. Шасси обычной садовой тележки использовать недопустимо. Чтобы не получить отрицательного результата при проведении испытаний в процессе регистрации, обычно используют заднюю ось фабричного производства. В рассмотренном ниже примере платформа собрана на основе задней балки ВАЗ-2109.

Испытания зачастую проводятся без применения сверхточных приборов. Конструкция должна быть устойчивой к деформациям при усилиях, превышающих номинальные в два-три раза. Например, если вы регистрируете прицепное устройство для лодки ПВХ, то масса предельной нагрузки составит 200-250 кг.

Параметры прицепа и регистрация в ГИБДД

Чаще всего в поселках до реки (или озера) рукой подать и на дороге к водоему сроду не было постов ГИБДД. Покупать дорогостоящий фабричный прицеп, чтобы привезти лодку 200-300 метров или даже пару км, никто не хочет и поэтому мастерят прицепы для плавучих средств из подручных материалов.

Такие “девайсы” очень часто в небольших населённых пунктах даже не регистрируют (хотя и необходимо), так как трассы нет, а по грунтовке “огородами” 500 метров на рыбалку можно и так доехать.

В больших же городах регистрация сего транспортного средства просто обязательна – до водоема без нее просто не доедешь, остановит “доблестная, честная и сердцу дорогая” автоинспекция на первом же посту и “влепят” штраф или конфискуют прицеп.

Напоследок о прицепах

Поскольку мы говорим про надувную лодку, использовать при ее транспортировке автоприцепы с жесткой подвеской не стоит. Выбирайте более мягкие варианты.

При высокой жесткости подвески на каждой выбоине и ямке прицеп будет скакать, а вместе с ним и ваше ПВХ плавсредство. Ничего хорошего от этого не будет никому из присутствующих.

На этом все. Модернизация бортового прицепа действительно является достойной альтернативой покупки отдельного лодочного транспортного средства. Вы согласны?

Пишите свое мнение в комментариях, подписывайтесь на наш сайт, приглашайте к обсуждениям своих друзей!

Спасибо за прочтение! Пожалуйста,

Себестоимость изделия

Перед тем, как сделать своими руками прицеп для перевозки лодки или катера, необходимо оценить финансовую выгоду, ради которой приходится отказываться от покупки готового устройства. Обзор рынка показал, что купить готовый прицеп можно за 50-60 тысяч рублей. Есть, конечно, и более дорогие экземпляры, но их учитывать не имеет смысла. Более дешевые прицепы окажутся менее функциональными или менее качественными.

При самостоятельном изготовлении без покупки материалов не обойтись. Но даже если учесть все затраты, то они составят около 15-20 тысяч рублей, что дает экономию почти в 4 раза. Самый дорогой узел – ходовая часть. Но если у мастера в наличии имеются комплектующие, то себестоимость изделия можно снизить до минимума.

Преимущества лодочного прицепа, сделанного собственными руками

Несмотря на достаточно большой выбор, который сформировался на рынке лодочных прицепов многие решают создать подобную конструкцию своими руками.

Это прежде всего связано со следующим преимуществами:

1. Существенно снижаются затраты.
2. На момент эксплуатации можно проводить ремонт собственными силами.
3. Можно получить конструкцию, которая будет соответствовать установленным стандартам.

Однако есть несколько существенных недостатков, которые связаны прежде всего со сниженной надежностью. При допущении ошибок созданный прицеп не сможет прослужить в течение длительного периода.

При создании самодельной конструкции следует учитывать все рекомендации, которые позволяют исключить вероятность допущения серьезной ошибки.

Основные требования к конструкции

Как и любое другое транспортное средство, прицепы подлежат регистрации. Даже если вы собрали прицеп полностью сами, государственная регистрация в ГИБДД необходима. Для того чтобы всё прошло успешно, необходимо соблюдать некоторые условия.

Ходовая часть

Очень важно рассчитать распределение нагрузки на каждую ось будущей лодочной тележки. Должно быть так, чтобы примерно 66% от общей нагрузки приходилось на переднюю ось, а оставшиеся 34% — на заднюю. Это условие очень важно, ведь его несоблюдение ведёт к тому, что при перевозке задняя часть вашего автомобиля будет приподнята вверх. Это не даст вам нормально транспортировать своё плавсредство.

Не менее важная задача — рассчитать центр тяжести. Он должен находиться в середине будущей конструкции. Это нужно для корректного и равномерного распределения веса лодки на оси.

Чтобы быстро вычислить центр тяжести, поставьте свою лодку на любое бревно или полено таким образом, чтобы она ровно стояла и не заваливалась набок. Отметьте маркером на лодке то место, на котором она стабильно балансирует.

Если у вас имеется опыт в конструировании, то вполне возможно сделать прицеп универсальным или разборным. Вы можете сделать съёмными лебёдку, направляющие и упор, тем самым превратив тележку в настоящий конструктор. Такую телегу можно использовать не только для перевозки лодок, но и для каких-либо иных целей.

Если в вашем владении не резиновая или ПВХ, а тяжёлая металлическая лодка, не следует делать телегу на роликах. Во время транспортировки эти ролики будут оставлять хорошо заметные вмятины. Лучше будет заложить направляющие каким-нибудь мягким материалом (о прочности, конечно, тоже не стоит забывать).

Размер

Прежде всего необходимо соблюсти конкретные обязательные размеры конструкции. Ваша конструкция в связке с автомобилем не должна превышать следующих размеров:

• длина сцепки — 20 метров;
• высота — 3.8 метра;
• ширина — 2.2 метра.

Вы можете делать свою тележку меньше, если это необходимо размерам лодки, но превышать данные размеры категорически запрещается.

Следующие чертежи подойдут для создания прицепа, грузоподъёмность которого будет больше 1 центнера.

Главное — не просчитаться с размерами. Лучше всё проверяйте и перепроверяйте, дабы не потратить денег на ветер. Если сравнивать ценники, то все материалы, о которых будет говориться ниже, вы сможете купить меньше, чем за 10000 рублей.

Не забудьте о том, что надо рассчитывать размеры будущей конструкции таким образом, чтобы ролики не находились под самой лодкой или катером. Если вы не соблюдёте это условие, вам будет намного труднее спускать лодку с тележки в воду.

Не менее важно при вычислении габаритов учесть место, с которого будете тащить прицеп в воду (для подъёма на него лодки), возможно, там будет большая глубина. Однако если вы предпочитаете рыбачить не в одном и том же месте, то этот совет для вас не так актуален.

Регистрация прицепа

Не стоит забывать о том, что создаваемая конструкция своими руками должна проходить соответствующую регистрацию.

На данном этапе проверяется:

1. Соответствие созданной конструкции установленным нормам.
2. Выдается номерной знак.

Установленные нормы определяют то, что номерной регистрационный знак должен иметь подсветку. За счет этого существенно повышается степень читаемости информации в темное время суток.

Как переделать обычный прицеп

А теперь рассмотрим переделку (модернизацию) обычного прицепа под телегу для лодки.

Если вы не хотите тратить средства и время, можно всё это значительно сэкономить. Вы можете переделать свой обычный автомобильный прицеп так, чтобы на нём можно было перевозить лодки. Сделать это довольно просто. Понадобятся вам все те же инструменты, что и в прошлой инструкции.

Устанавливаем обычный прицеп на удобное место и начинаем разбирать кузов. Кузов вы можете выбросить либо кому-то отдать – он уже вам не пригодится. По стандартам дышло конструкции не очень большое в длину. Чтобы избежать ударов носа лодки или катера о вашу машину во время передвижения, необходимо будет его удлинить где-то на 1 метр (не забудьте предусмотреть возможность его сборки-разборки).

Для увеличения износостойкости следует использовать специальные косынки. Сделать их можно очень легко, вам понадобится только труба с размерами 40х40х4 мм. По итогам доработки каркаса у вас должна получиться определенная конструкция.

Следующим шагом будет установка упора под ножку. Возьмите такую же профильную трубу, как в прошлом шаге. Купите вытяжные клепки и приклепайте резину. По отзывам людей, переработавших свой прицеп именно таким образом, данная идея очень удачна.

Чтобы ножки не подбрасывались во время перевозок, используйте обычную стяжную ленту. Закрепите её при помощи болтов или клёпок прямо на балках конструкции. Так вы получите удобный, а главное, прочный крепёж.

Стяжную ленту берите самую лучшую, не пытайтесь на ней сэкономить, ведь если вы повредите ножку, её придётся переделывать целиком, а это куда дороже.

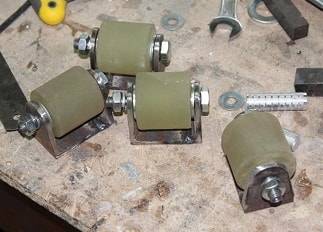

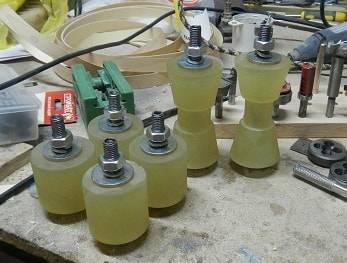

Теперь изготовьте или купите готовые ролики. Их следует установить и закрепить так, чтобы они могли спокойно перемещаться по каркасу. Для того чтобы найти точное расположение для них, можете воспользоваться макетом. Как уже упоминалось, макет можно вырезать из ДВП или ДСП, а при помощи его найти нужные углы и расположения.

Не забудьте оборудовать свою тележку дополнительными огнями, дабы не нарушать закон. Некоторые используют для этого старые фары от УАЗа. Если на вашем прицепе уже была хорошая проводка, просто протяните её к новым лампам, а если проводку тоже пришлось заменить — лучше взять более длинный провод, чем вам нужен, ведь лишнюю длину можно всегда убрать про помощи хомутов под корпус прицепа.

Если прошлая проводка была хорошей, и вы не хотите её менять, можно купить обычный кусок провода и припаять к старому. Не рекомендуется использовать метод скручивания – в данной ситуации он будет не очень надёжен.

Если вы хотите переделать свой основной прицеп под лодочную тележку — отнеситесь к этому соответственно. После всех обработок и модернизаций вы больше не сможете пользоваться своим прицепом для повседневных целей. Тщательно проводите замеры лодки и всех комплектующих при покупке.

О том, как сделать прицеп для лодки ПВХ своими руками, смотрите в следующем видео.

Необходимые материалы и инструменты

Если следовать всем рекомендациям и нормам, соорудить прицеп для лодки можно своими руками. Для этого можно использовать все подручные материалы, которые имеются в хозяйстве.

Один из вариантов монтажа предусматривает применение следующих комплектующих деталей:

• листовой металл (2 мм);
• металлическая труба (60х40х2 мм);
• швеллер (12 мм);
• металлический профиль (толщина стенки 4-5 мм), для облегчённых лодок можно использовать алюминиевый профиль 12-15 мм;
• пластик или жесть для изготовления облицовочных крыльев и брызговиков;
• провода;
• фонари автомобильные с поворотными сигналами (2 шт.);
• кильблоки (можно обойтись полиуретаном);
• ручная лебёдка, трос;
• опорная ножка;
• грунтовка и краска для обработки металлических элементов.

При выборе материала для тех узлов, которые не являются несущими, предпочтение стоит отдавать вариантам с лёгким весом. В обратном случае получится слишком тяжёлый прицеп, что увеличит нагрузку на автомобиль и расход топлива.

Изготовление будет выполняться быстрее и легче, если для работы использовать инструменты:

• измерительные приборы, маркер;
• болгарку;
• сварочный аппарат, электроды;
• дрель, свёрла;
• молоток;
• набор ключей.

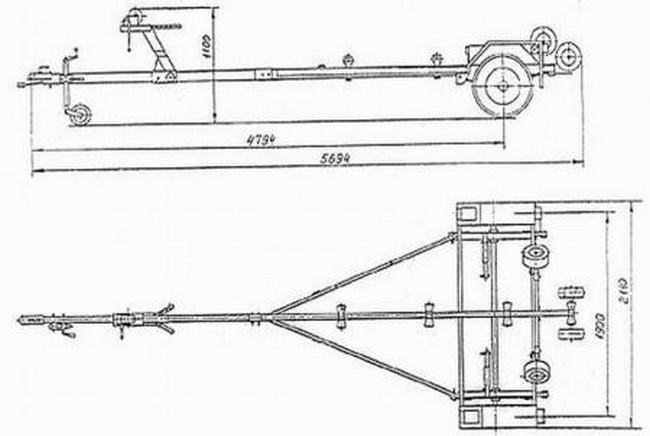

Чертеж прицепа для лодки

Блиц-советы

• Многие рыбаки хранят лодки прямо на прицепах в зимний период. Стоит отметить, что прицепная конструкция от этого не перегружается, а вот для плавучего средства такой отстой идёт на пользу, поверхность сохраняется гораздо лучше.
• Прицеп прослужит дольше, если за его механическими узлами своевременно ухаживать. Конструкция нуждается в контрольной балансировке, замене резины при изнашивании старой, смазке соединительных элементов ходовой части.
• Ролики на кильблоке должны вращаться свободно. Торможение или заедание может стать причиной повреждения лодки при погрузочно-разгрузочных работах.
• Нагрузка на сцепную часть не должна превышать 50-80 кг. В обратном случае осуществлять движение на авто с полным прицепом будет проблематично.
• Любой автоприцеп должен проходить регистрацию в Госавтоинспекции, после чего средство приобретает номерной знак. Фиксируется номер сзади на трубу между фарами. По правилам дорожного движения он должен иметь подсветку, поэтому во время сборки трейлера нужно предусмотреть дополнительную проводку.
• Если используемые металлические детали поражены коррозийным налётом, то перед покраской его нужно удалить механическим способом или с помощью специальных средств. После этого потребуется обработка антикоррозийным составом и только потом можно приступить к окрашиванию. Оставлять необработанными поражённые участки не стоит, это ускорит распространению ржавчины.

Этапы сборки

Главное, что нужно учитывать, создавая лодочный прицеп своими руками, это габариты плавсредства (размер и вес), наличие подъездного пути. Также обратите внимание на возможности вашего автомобиля, точнее на ограничение веса буксируемого средства. При изготовлении прицепа особое внимание уделите осям и деталям подвески. На несущей конструкции масса лодки должна распределяться следующим образом: 70% в «носовой части» (где фаркоп) и 30% в задней.

На приведенном чертеже изображен прицеп, который может использоваться для перевозки лодки массой от 100 кг и длиной до 4,5 м.

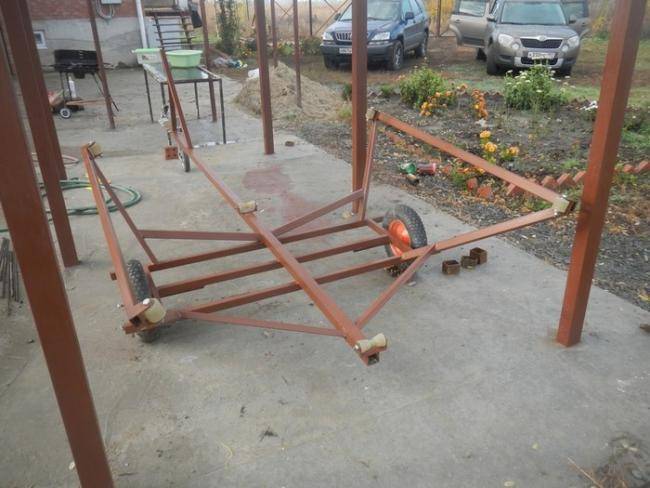

Изготовление рамы

Все элементы каркаса должны соединяться только при помощи сварочного аппарата. Для создания рамы применяется профиль или труба. Для придания прочности конструкции стыки усиливаются косынками. Далее следует сделать отверстия и болтами М12 соединить ось и сцепку. Прежде чем переходить к следующему этапу, следует проверить правильно ли сбалансирована рама, и выдержана ли четкая перпендикулярность оси по отношению к центральной балке.

Убедиться в этом можно лишь опытными путем. С этой целью на раму нужно надеть колеса, соединить прицеп с автомобилем и проехаться. Если прицеп «не ведет» в сторону, то перпендикулярность соблюдена. Далее нужно поместить лодку на него и проверить балансировку. Нагрузка на сцепной шар должна составлять 50-80 кг. Так как сделать прицеп для лодки нужно безопасным, то в том случае, если хотя бы один из показателей некорректный — лучше сразу пересверлить ось.

Оснащение рамы

Далее необходимо прикрепить на прицеп опорную ножку («рулевое» колесо) и страховочный трос. «Рулевое» колесо может и отсутствовать, но вещь довольно полезная, если прицеп планируется перемещать вручную. При помощи нижней рукоятки колесо регулируется по высоте, а при помощи верхней – относительно трубы. Так, перед выездом на трассу, колесо поднимается вверх, попадает в пазы трубы и фиксируется. Если же прицеп нужно перекатить, то колесо опускается и вертится в любом наплавлении.

Затем, с трубы 60х40х2 нужно сварить опору для лебедки. Этот же материал используется для изготовления опоры крыльев и опоры кильблоков. Крепить килевые ролики нужно с помощью полос металла не менее 4 мм, для этого их необходимо нарезать и сварить. При установке опор кильблоков есть также свои нюансы. Ролик на оси должен двигаться очень легко, иначе при «заедании» киль лодки повредит его.

Длина опоры кильблока должна быть таковой, чтобы колеса приходились на элемент продольного набора лодки. При таком размещении днище будет меньше поддаваться деформации. Чтобы определить под каким углом нужно размещать ролики, проще всего вырезать из фанеры копию днища лодки, и уже под этот макет подогнать их.

Если вы все же решились делать прицеп для катера своими руками, изготовить ролики можно также самостоятельно. Для этого необходимо приобрести кусок полиуретана (кругляк). При помощи токарного станка выточить из него четыре боковых и два килевых. Для оси, на которой будет вращаться «колёсико», понадобятся болты М14, а в самом ролике выточить отверстие такого же диаметра. Затем из уголка 50 нарезать уголочков, просверлить отверстия и сварить в П-образные держатели для осей.

После того, как основные элементы закреплены, прицеп для автомобиля своими руками еще требует доработки. А именно: его нужно обработать антикоррозийным покрытием, дать высохнуть, а затем покрасить. С этой целью можно применить обычную эмаль. Заключительным этапом является установка светотехники (стопов и поворотов), а также балки с подсветкой для номера.

Изготовленный прицеп под лодку своими руками прослужит довольно долго при правильной эксплуатации. Отправляясь в путешествие с таким трейлером, старайтесь не забывать, что вы едете с прицепом, а значит, и вести себя на дороге нужно соответственно. Во время стоянок (даже длительных), лодку можно хранить на прицепе. Именно так поступают многие владельцы в зимний период. Износ от этой «работы» у трейлера не увеличивается.

Параметры прицепа

Прежде всего, перед непосредственным созданием прицепа необходимо найти или сделать для него чертежи. Все параметры должны быть рассчитаны с максимальной точностью. Это касается и габаритов будущего прицепа, так как из-за банального несоответствия определённым законодательством размерам ваше изделие могут попросту не зарегистрировать.

Основные этапы сборки

Будущая конструкция должна размещать в себе плавсредство так, чтобы его масса распределялась равномерно относительно продольной оси. Распределение нагрузки относительно поперечной оси выполнено таким образом, чтобы на переднюю часть приходилось 65-75% массы лодки.

Сборка рамы. Рекомендуется сборку проводить не ботовыми соединениями, а с помощью сварочного аппарата. Лонжероны и траверсы крепятся отдельно от ходовой части. Перпендикулярные элементы можно укрепить треугольной косынкой, которая вырезается из листового металла. Балка крепится к раме болтами. При наличии рессор под проушины привариваются шпильки. Необходимо соблюдать строгую перпендикулярность оси моста по отношению к оси рамы. Крепежный механизм желательно приобрести в готовом виде, так как на него будет приходиться высокая нагрузка. Он крепится к дышлу посредством сварочного или болтового соединения.

Проверка геометрии. Важным моментом является проверка перпендикулярности моста или балки по отношению к оси симметрии. Эту проверку проводят визуально. Подцепив прицеп к автомобилю, следует проехать небольшое расстояние по прямой. Если геометрия нарушена, то прицеп будет уводить в сторону. Распределение нагрузки определяют динамометром. Пока прицеп не оборудован крепежными элементами, лодку следует перемещать вперед – назад до тех пор, пока на фаркоп не будет приходиться сила в 500-800 Н. Выставив лодку, можно нанести соответствующие метки.

Установка оборудования. Опорная ножка или рулевое колесо – необязательная часть прицепа, однако очень полезная. После сцепки колесо должно приподниматься и фиксироваться в этом положении. Опускается колесо только при необходимости перекатывать отцепленный прицеп.

Металлические крылья привариваются, а пластиковые заранее подготовленными кронштейнами крепятся к раме. Некоторые мастера лебедку прикручивают к имитированному переднему борту, но так как большинство устройств не имеет бортов, то механизм приваривается к дышлу примерно над рулевым колесом.

Конические кильблоки устанавливаются на горизонтальную ось. Если есть в наличии обычные ролики, то их крепят на наклонные оси. Угол наклона равен углу плоскости борта лодки. Важно, чтобы лодка опиралась о кильблоки, но не висела на них, иначе можно повредить днище.

Есть еще один вариант размещения плоскодонной лодки (подходит для надувных моделей). На платформу тележки монтируется стапель с ложементами. Рейки ложементов следует обернуть поролоном или ковролином, чтобы при случайном трении не повредился материал лодки. При наличии ложементов кильблоки не нужны, но в задней части прицепа следует установить ролики или колеса, по которым лодка будет катиться при погрузке или разгрузке. В этом и заключается доработка лодочного прицепа для спуска лодки на воду.

Усовершенствование конструкции. Основные работы можно считать завершенными. Доработка направлена на улучшение эстетичного вида и повышение функциональности. Прежде всего, все металлические конструкции покрываются грунтовкой. При наличии неровностей можно нанести шпатлевку, а затем покрасить. Брызговики улучшают внешний вид, но не стоит забывать, что их наличие – требование ГИБДД. Для электропроводки придется приобрести стандартный разъем-розетку, который крепится к фаркопу автомобиля. Обратите внимание на то, чтобы лодка при погрузке или разгрузке не повредила провода. С этой целью их протягивают снизу рамы и крепят к несущему профилю.

Аккуратное изготовление и эксплуатация прицепа позволят получить отличный результат. По надежности такое устройство не будет уступать фабричному, а по некоторым параметрам может даже превосходить его. Важной составляющей долговечной службы является также правильное хранение прицепа. Если есть возможность, его следует обработать антикоррозийным составом.

Оценка прицепа и регистрация в ГИБДД

Дабы получить регистрацию в ГИБДД, вам потребуется специальное заключение соответствующей лицензированной организации, которая должна провести оценку и тестирование самодельного прицепа.

Для тестирования необходимо предоставить не только сам прицеп для лодки, но и чертежи конструкции, по которым тот создавался. Все параметры и габариты должны быть указаны в чертежах.

При успешной регистрации владелец получает уникальный номерной знак и, конечно же, талон, свидетельствующий о прохождении государственного техосмотра.

Талон всегда должен быть при вас во время движения с прицепом. Кроме того, потребуется оформление страховки гражданской ответственности.

Проверка баланса рамы прицепа

После указанных действий необходимо проверить сбалансированность рамы и перпендикулярность оси в соотношении с центральной балкой прицепа.

Для такого тестирования нужно просто установить колеса, подцепить изделие к автомобилю и попробовать немного проехаться. Если прицеп не увиливает в сторону, значит всё в порядке. После этого необходимо разместить на прицепе лодку и протестировать балансировку.

Фактическая нагрузка на сцепной шар должна колебаться в районе 50-80 кг.

Все параметры прицепа и динамические показатели должны быть корректными, иначе возникает угроза безопасности, да и регистрацию в ГИБДД вы вряд ли получите.

Оснащение рамы

На следующем этапе нужно закрепить опорную ножку и страховочный трос.

Очень полезная вещь – «рулевое» колесо, которое будет особенно уместным в случае перемещения прицепа вручную.

С помощью нижней рукоятки можно регулировать высоту положения колеса, тогда как верхняя рукоятка позволяет регулировать положение колеса относительно трубы.

Опора для лебедки

Из труб делается опора для лебедки с помощью сварки. Также труба 60х40х2 послужит в качестве материала для создания опор крыльев и кильблоков.

Килевые ролики крепятся при помощи полосок металла не тоньше 4 мм, которые нужно предварительно нарезать и сварить.

Опоры кильблоков должны позволять двигаться роликам плавно и легко, иначе те быстро придут в негодность.

Покраска прицепа

Когда все элементы конструкции надёжно закреплены и первые этапы личного тестирования пройдены, можно приступать к мелкой доработке изделия. Сначала нужно весь прицеп обработать специальным антикоррозийным покрытием, а после его высыхания можно заняться покраской.

На финальном этапе устанавливается светотехника и электропроводка.

Выкладываю фото, и сразу некоторые пояснения:
— труба 50х25, пускал ее я не сверху, а с боков рамы, отрезав предварительно родной фаркоп.
— труба для страховки и удобства в работе обвязана с рамой болтами м8
— изгибы трубы делал подрезами, затем проваривал и наваривал «косынки из стали 1.5мм
-штыри амортизаторов можно отрезать еще на 20 мм, сделав шлиц (если «приспичит» снять амортизатор), в нижних сайлентблоках амортизаторов отверстия увеличиваются до 12 мм (там дырки 10мм)
— осталось сделать ложементы и носовой фиксатор
— крылья будут дюралевые, фонари светодиодные (Китай)
— продольный швеллер 60х60 толщиной 2.5 мм крепится ко всем поперечинам рамы и центральной трубе дышла болтами м8, буду еще проваривать
-прицеп еще опустится на 30 мм- не пристегнуты цепи- ограничители
-швеллер- колпак 140 мм ширина полки 55мм, толщина полки 10мм сам швеллер 8 мм
— сейчас нагрузка на сцепное устройство 55 кг (измерял бытовыми весами женскими » class=»alignleft» alt=»:)» title=»Улыбается :)» data-shortname=»:)» /> положив на них фанерку, развесовка изменится с установкой ложементов, «заходного» ролика и подвеской мотора 56 кг
— в швеллер на донышко постелена доска пропитанная толщиной 25 мм и с боков нашиты брусочки толщиной 20 мм что бы киль не задевал железо
Наученный горьким опытом «приварил- отрезал» продолжаю сборку пока на болтах с последующей сваркой.

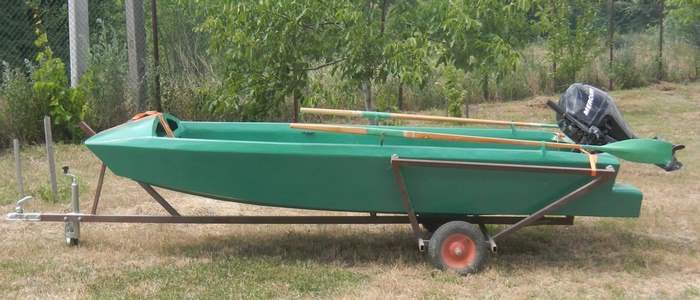

-лодка расположена так: 1.6 метра сзади от оси 2.6м впереди
А лодку с бОльшей килеватостью вообще без проблем разместить на прицепе после замены амортизаторов.
Готов ответить на вопросы и принять конструктивную критику » class=»alignleft» alt=»:)» title=»Улыбается :)» data-shortname=»:)» /> » class=»alignleft» alt=»:)» title=»Улыбается :)» data-shortname=»:)» /> » class=»alignleft» alt=»:)» title=»Улыбается :)» data-shortname=»:)» />
