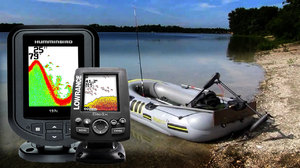

Эхолот для резиновой лодки и ПВХ (с мотором), выбор для рыбалки

Каждый рыбак желает знать, где сидит судак… Любитель вы или профессионал, владелец простого спиннинга или обладатель полного набора современных рыболовных снастей — неважно. Знать рыбные места не помешает ни одному рыбаку, а быстро их найти можно, вооружившись хорошим эхолотом. Разобраться в достоинствах и недостатках самых популярных устройств для поиска рыбы поможет наш рейтинг.

На что обратить внимание

Как правило, небольшие надувные лодки используют на локальном пространстве. Они оснащаются маломощными подвесными двигателями, позволяющими перемещаться по акватории с некоторыми ограничениями. Во-первых, скорость движения такого плавсредства незначительная. Во-вторых, покрыть большие расстояния на подобном комплекте невозможно.

Следовательно, для резиновых лодок с мотором нужны простые приборы. Они обязаны решать две основные задачи:

• Измерение глубины и ее изменения.
• Отслеживание рельефа дна и вывод информации на дисплей.

Подобные базовые функции имеют все бюджетные эхолоты. Собственно, это и есть их основное назначение. По мере увеличения стоимости изделия возрастают его возможности. Наличие некоторых критично для больших водоемов, но в нашем случае ими можно пренебречь.

Мощность датчика влияет на глубину сканирования эхолокатора и качество передаваемой информации. Естественно, более мощные приборы способны лучше «пробить» толщу воды и подать более четкую картинку. Чем этот показатель выше, тем дороже будет стоить изделие.

Однако не только от мощности датчика зависит качество картинки, отображаемой на мониторе. Если приемник окажется слабым, то про четкую высокоточную информацию не стоит даже мечтать. Кроме того, чем больше дисплей и лучше его разрешение, тем удобнее читать изображение, лучше заметны мелкие детали дна.

Наличие дополнительных «фишек» в эхолоте всегда приветствуется. Главное, чтобы они не мешали удобству эксплуатации прибора по назначению и не ухудшали качество сканирования дна. Основными вспомогательными опциями в недорогих эхолотах для рыбалки с лодки являются:

• Датчик определения температуры воды;
• Возможность изменять масштаб изображения;
• Регулировка чувствительности отображения;
• Датчик определения скорости движения лодки;
• Функция обнаружения рыбы;
• Дополнительные настройки размера шрифта и качества вывода картинки на экран.

Лучшие портативные эхолоты

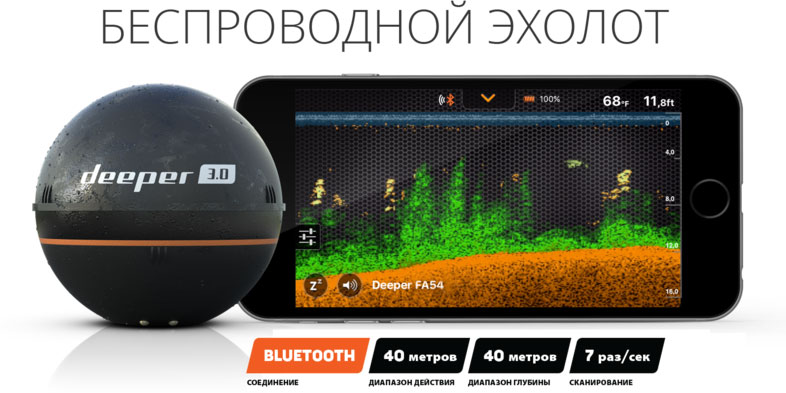

Самый популярный портативный эхолот — Deeper Smart Fishfinder 3.0

Двухлучевой переносной эхолот с трансдьюдером в комплекте и звуковой сигнализацией. Источник питания — батарейки или аккумуляторы, габариты — 6,5×6,5×6,5 см. Частота лучей — 290 и 90 кГц, углы излучения — 15° и 55° соответственно. Диапазон рабочих температур от -20 до +40 °C.

Достоинства:

• высокое качество сканирования;
• влагозащищенный корпус;
• функция определения глубины нахождения и размера рыбы;
• отображает структуру дна;
• можно увеличивать изображение на дисплее;
• есть Bluetooth, что дает возможность дистанционного управления устройством с помощью мобильного приложения;
• можно использовать на летней и зимней рыбалке;
• компактность;
• автономная работа от батареек;
• точность, простота эксплуатации;
• режимы для ловли с лодки, со льда, с берега.

Недостатки:

• темный цвет, плохо различим издалека, сложно найти, если при забросе обрывается шнур;
• отсутствует приложение на Windows Phone;
• ограниченная дальность действия по Bluetooth — до 30 м, дальше бывает неустойчив сигнал;
• зарядное устройство только с разъемом USB, для сети 220V нет;
• отсутствует крыло-стабилизатор.

В целом отзывы о качестве сборки и работе эхолота Deeper Smart Fishfinder 3.0 положительные.

Популярный доступный переносной эхолот — Практик ЭР-6PRO

Небольшой бюджетный однолучевой портативный эхолот с трансдьюдером и Черно-белый экран размером 3×5 см и разрешением 64×128 пикселей, есть подсветка для работы в темное время суток. Прибор работает от батареек, глубина сканирования — 25 м в пресной воде. Подходящий вариант для любительской рыбалки.

Достоинства:

• мобильность;
• компактный и легкий, весит всего 170 г;
• влагозащищенный корпус (класс IP67);
• отображает рельеф дна, глубину нахождения и размер рыбы;
• оснащен датчиком температуры воздуха.

Недостатки:

• слишком маленький экран;
• всего две кнопки для навигации в меню, нажимаются туго.

Большинство отзывов потребителей указывают на удачное соотношение цены и качества. Эхолот справляется с основными задачами при поиске рыбы.

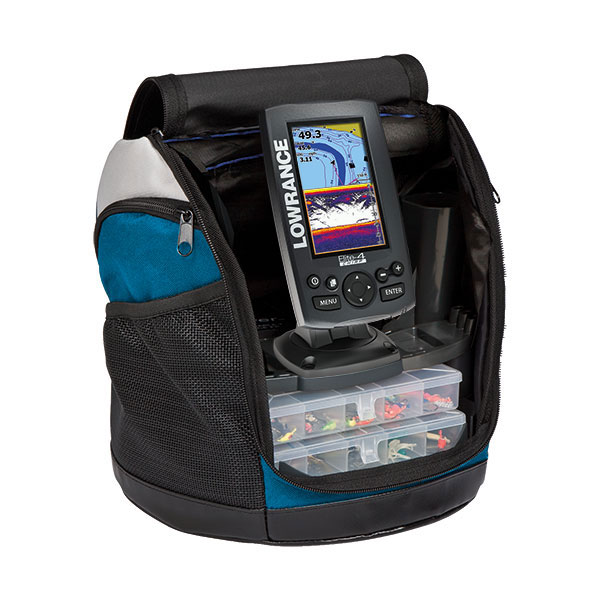

Самая популярная из мощных переносных моделей — Lowrance Elite-4x CHIRP Ice Machine

Мощный двухлучевой портативный эхолот с питанием от сети 12V. В комплекте трансдьюдер с универсальным креплением. Цветной экран с подсветкой, разрешением 272×480 пикс. и диагональю 4.3 дюйма. Выходная мощность: пиковая — 30 000 Вт, RMS — 250 Вт. Максимальная глубина сканирования — 305 м в пресной воде.

Достоинства:

• опциональный GPS-модуль;
• отображает структуру дна, глубину и размер рыбы;
• опция увеличения картинки;
• технология CHIRP — высокоинтенсивный радарный импульс, позволяет различить объекты (отдельную рыбу в стае, несколько рыб в зарослях или вблизи дна);
• корпус влагозащищен;
• компактность, небольшой вес.

Из недостатков пользователи отмечают только сложность настройки меню, в целом отзывы положительные. Подходящий эхолот для профессиональной ловли на средней глубине.

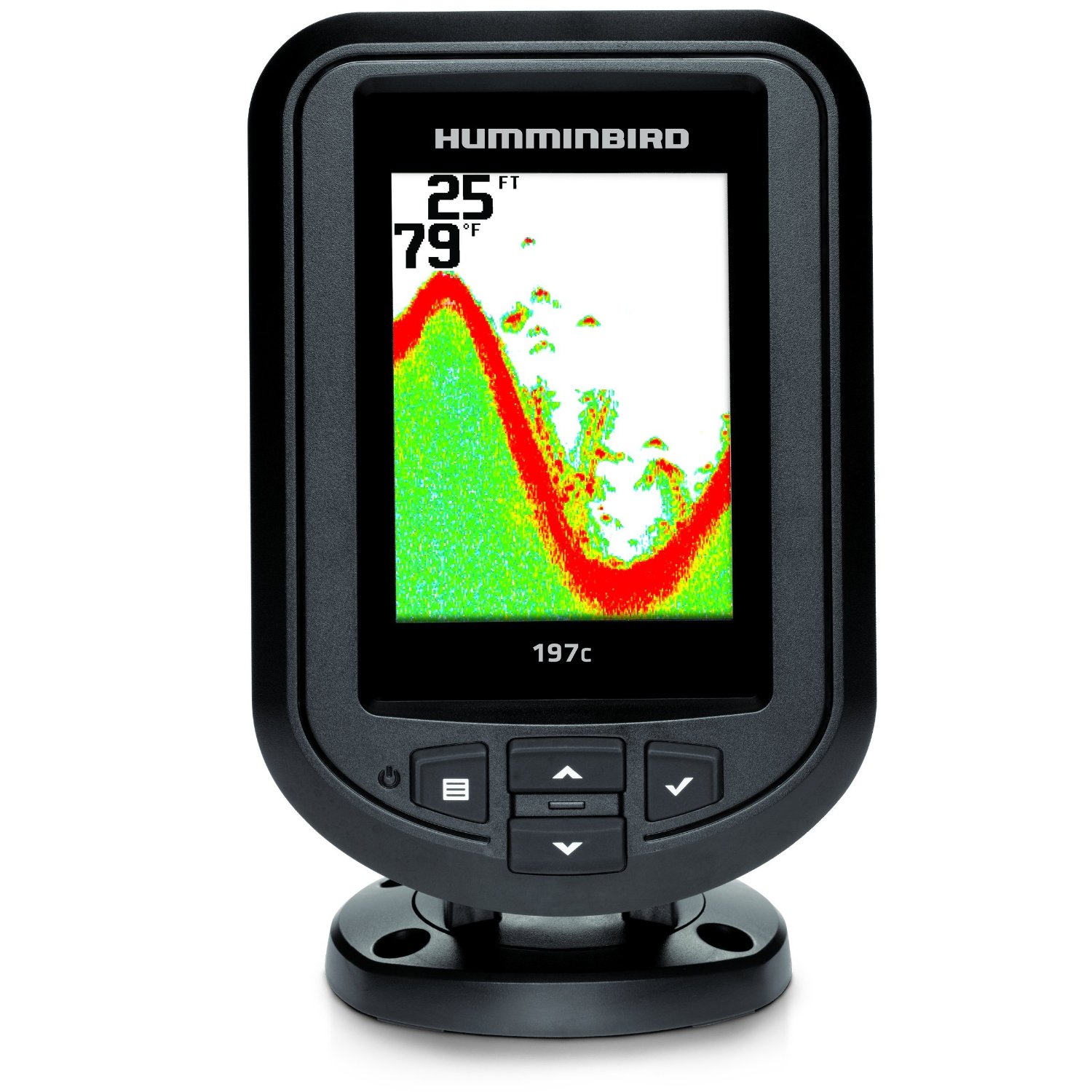

Humminbird PiranhaMax 197C

Одна из последних моделей серии PiranhaMax, выпущенная в начале прошлого года. Данный эхолот оснащен 3,5-дюймовым дисплеем, способным отображать 256 цветов. Для комфортного использования в солнечный день предусмотрена функция белой LED-подсветки.

Модель имеет встроенный сонар с двумя лучами, который соответственно может работать на двух частотах (200 kHz и 455 kHz). Максимальная пиковая мощность эхолота достигает 300 Ватт.

Также модель 197C имеет специальный датчик XNT 928, позволяющий измерять температуру воды.

В общем, Humminbird PiranhaMax 197C достаточно компактный и эффективный эхолот, не сильно проигрывающий по функционалу дорогим устройствам. Примерная стоимость — 180$.

Соперники

В этом ценовом сегменте между производителями существует самая жестокая конкуренция. Поэтому только три известных международных марки — Humminbird, Lowrance и Garmin могут предложить такую цену.

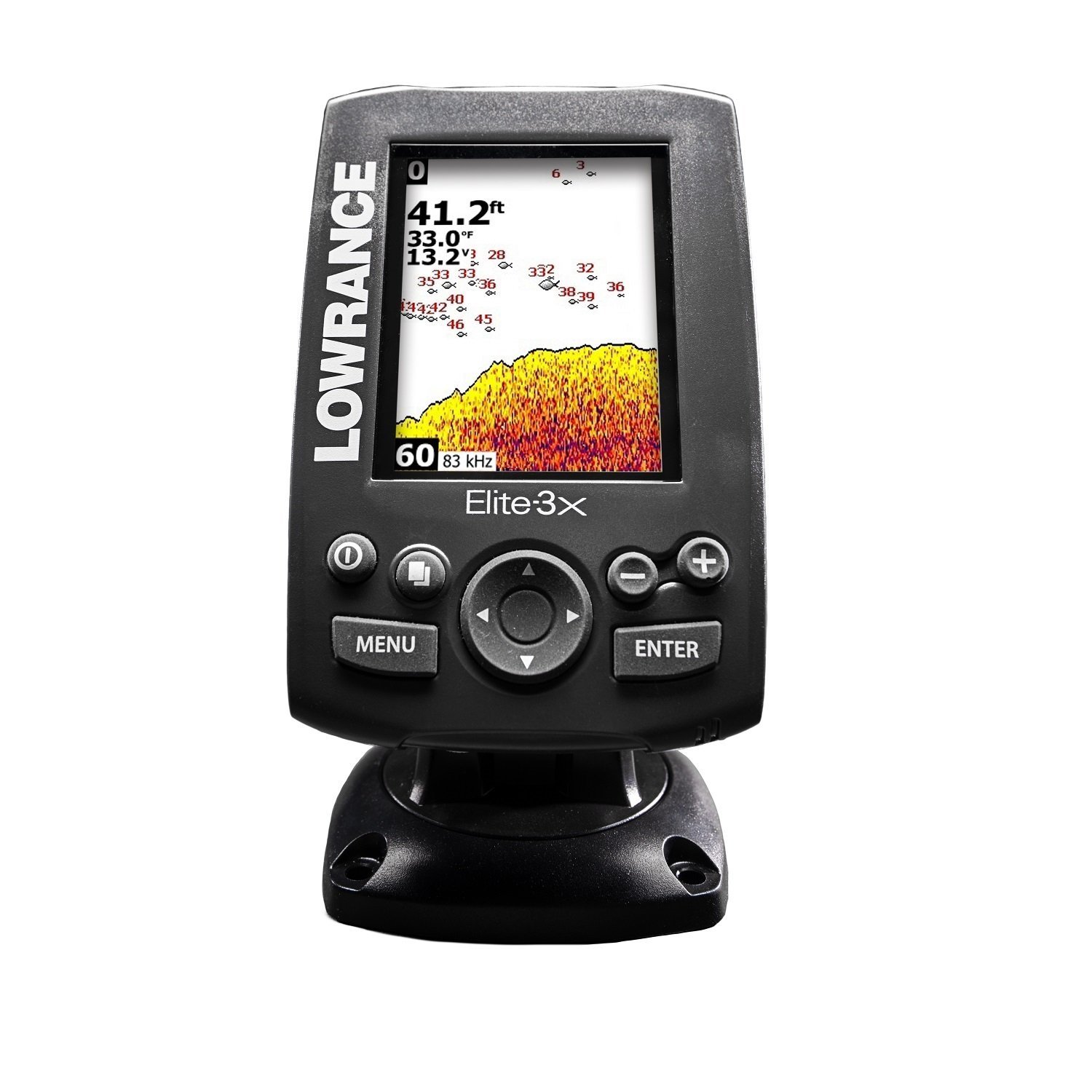

1. Lowrance Elite-3x

Этот эхолот оснащен ярким экраном с диагональю 3.5″, который отображает 256 цветов и имеет LED подсветку. Дополнительная подсветка позволяет легко различать изображение на экране при ярком солнечном свете и помогает если вы вынуждены смотреть на экран сбоку.

Сонар этой модели работает на двух частотах — 83 и 200 kHz. Такая комбинация используется в большинстве более дорогих моделей и позволяет точно разделять рыбу и подводные структуры, расположенные на дне водоема.

Для того чтобы автоматически уменьшить шум и помехи, Lowrance использует метод обработки сигнала, называемый ASP. Поэтому вам не придется возится с настройками чувствительности — можно концентрироваться на рыбалке.

Датчик, как и у большинства эхолотов,  монтируется на транце и имеет встроенный сенсор для определения температуры воды. Экран устанавливается на пластиковую подставку и может быть закреплен в удобном месте лодки. Цена такого устройства около 8 тысяч рублей.

2. Humminbird PiranhaMax 197C

Модель 197С последняя в популярной серии PiranhaMax. Компания Humminbird выпустила ее в начале 2015 года. Как и Lowrance Elite 3x, 197C имеет 3,5″ экран, отображающий 256 цветов и ярко белую LED подсветку для просмотра изображения в солнечный день.

197С тоже имеет сонар с двумя лучами( технология DualBeam). Но в отличии от Elite 3x, сонар Humminbird работает на частотах 200 и 455 kHz и имеет максимальную пиковую мощность 300 Ватт, а не 180 Ватт как Lowrance.

PMAX 197C поставляется с датчиком XNT 928, который тоже может измерять температуру воды. Экран крепится на поворотное основание или может монтироваться на приборную панель, если ваша лодка имеет центральное управление. Цена Humminbird PiranhaMAX 197C около 9 тысяч рублей.

3. Garmin Echo 101

В отличии от конкурентов у Echo 101 черно — белый дисплей размером 4″, именно поэтому он самый дешевый среди рассматриваемых эхолотов.

В черно-белом экране нет ничего плохого. Но поскольку устройства с цветным дисплеем продолжают падать в цене, попытка сэкономить еще больше будет несколько странной.

Echo 101 — одно лучевой эхолот, работающий на стандартной частоте 200 kHz. На такой частоте эта модель может просматривать водоем до глубины 450 метров, что почти вдвое больше чем у Elite 3x. Цена около 9 тысяч рублей.

Выбор сонара для рыбалки с лодки

• Выбирайте прибор с регулируемой частотой и чувствительностью.
• Если вы новичок, начните с простого, но хорошего эхолота. После того как вы освоитесь с его функциями и по мере повышения профессионализма рыбной ловли, можно перейти на более дорогие модели.
• Желательно чтобы дисплей устройства имел нормальную освещенность, которая подходила бы рыбалке на воде с учетом особенностей вашего зрения.
• Не все эхолоты универсальны в использовании — одни предназначены для зимней рыбалки, другие для рыбалки с берега. При покупке выясните функциональное назначение модели.

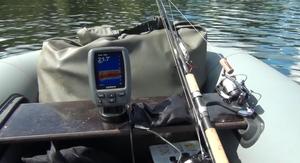

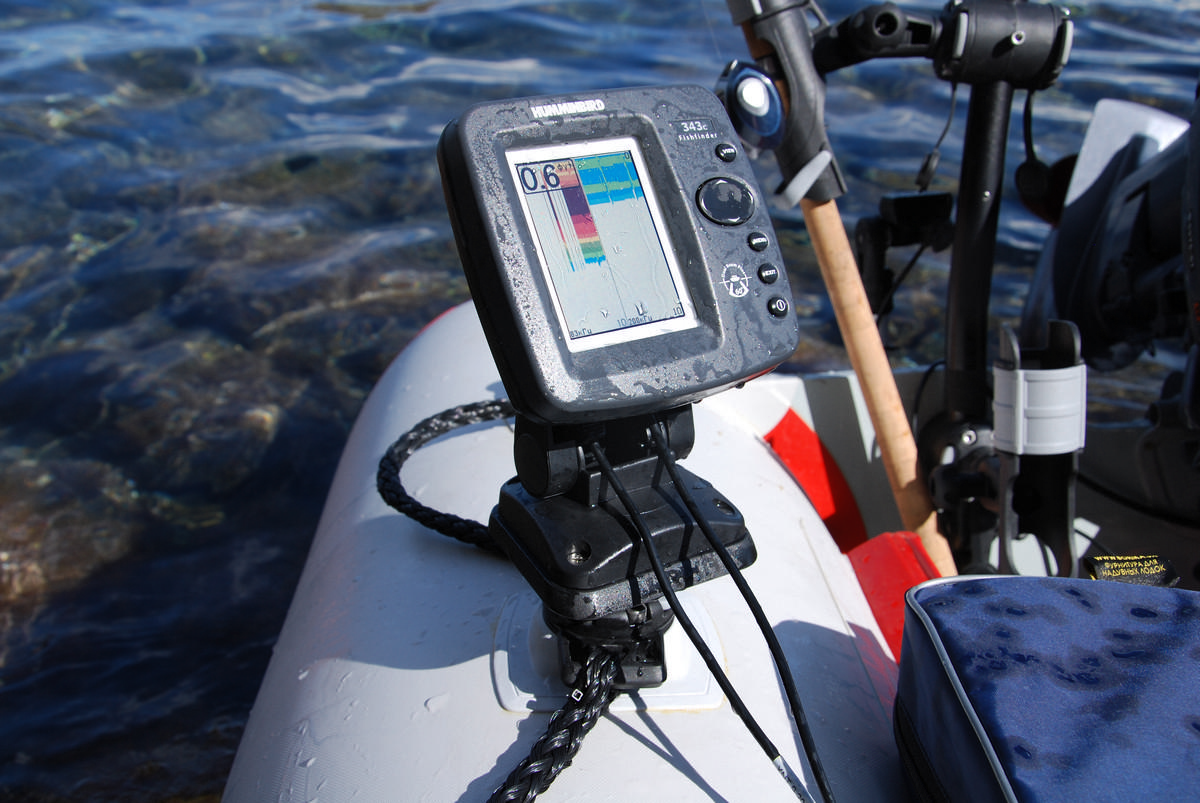

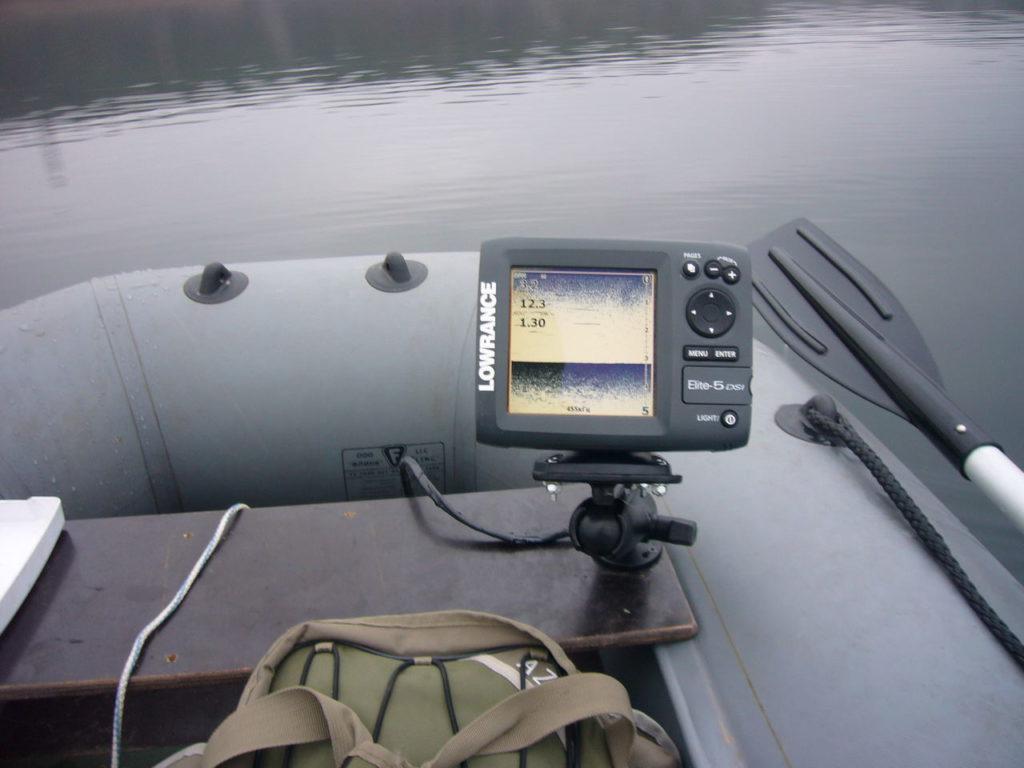

Как установить

Непосредственно перед установкой эхолота на лодку нежно определится с местом крепления. Выбирая место для крепления нужно учитывать два фактора, первый это форма кронштейна (обычно поставляется в заводской комплектации) и особенности форм вашей лодки ПВХ. Учитывайте что датчик аксессуара должен находится в параллельной плоскости с водяной гладью и быть полностью погружен в воду. Стоит отдавать себе отчет о том, что прикрепив датчик эхолота под каким либо углом, отличным от 90 градусов, показания самого прибора могут отличатся от действительности.

Также крепление эхолота на лодку ПВХ требует от рыбака учета воздуха, которые попадает под дно, во время движения. Пузырьки воздуха, попавшие под лодку во время движения могут повлиять на датчик и его показания будут не совсем достоверными. Из-за этого нужно подобрать такое место для установки датчика, чтобы попадание воздуха на него было как можно меньшим.

Если у вас большая надувная лодка, то тут проблем возникнуть не должно, идеальным местом для крепления датчика эхолота будет корма. Но тут будет немного иная проблема, заводские кронштейны не очень прочные, и попав на препятствие вы можете сломать либо кронштейн если повезет, а если нет, то транец. Тут уж на ваш страх и риск, но я бы сразу заменил кронштейн на самодельный, надо будет написать статью о том как его сделать. Очень полезной штукой может стать механизм для отбрасывания кронштейна в случае неотложных ситуаций, я такую штуку сразу себе поставил, помогает.

Ну а для совсем отчаянных можно попробовать вклеить датчик в сам корпус лодки. ВНИМАНИЕ, делайте это только в том случае, если вы точно уверенны в том, что никак не навредите вашей надувной лодке. Такую аферу можно провернуть лишь если ваша лодка сделана из:

• ПВХ;
• Резины;
• Стеклопластика.

Для крепления эхолота внутри лодки ПВХ стоит выбрать именно то место днища, которое в любых условиях будет располагаться параллельно воде. Ну об установке я расписывать не буду, думаю у всех хватит смелости просто прорезать дырку, засунуть туда датчик и потом заклеить лодку.

Интересная штука, если у вас надувная лодка, то на ней предположительно есть липучка, вот к ней лучше всего и будет прикрепить кронштейн. Но нужно быть очень аккуратным, дабы попросту не потерять датчик, лучше всего придумать крепление понадежнее. Лучше прикрепить его к сидению лодки, в этом нам может помочь кусок металлопластиковой трубки, мы её просто выгибаем и прикручиваем к сидению. К другому концу трубки мы и крепим наш заветный датчик.

Короче вся суть крепления эхолота заключается в креплении его датчика. Ну а экран просто крепим на видное место, тут уже по вашему личному предпочтению и желанию.

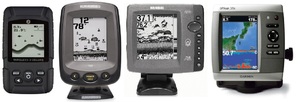

Эхолот какой фирмы купить

Garmin

Эхолоты фирмы Garmin представлены широким ассортиментов моделей. Среди их достоинств — высокая чувствительность, удобство крепления, мощное излучение, дисплеи из качественных материалов, продуманный до мелочей дизайн, возможность применения устройств как на малой, так и на большой глубине.

Humminbird

Американская компания Humminbird производит эхолоты более 40 лет и занимает ведущие позиции в этой области. Среди инновационных разработок бренда — устройства с датчиками кругового обзора и беспроводной технологией SmartCast, сонары-3D. Humminbird первыми выпустили водонепроницаемый эхолот, а в линейке их продукции найдутся и бюджетные модели, и варианты для профессиональной рыбалки.

Lowrance

Современные эхолоты Lowrance оснащены массой полезных функций. Они отлично обрабатывают сигнал, имеют опцию автоматической настройки, обеспечивают хороший обзор под лодкой. Технология CHIRP дает возможность проводить сканирование в разных диапазонах с помощью одного датчика. Сонары Lowrance можно настраивать специально на поиск рыбы, регулировать чувствительность прибора и яркость экрана. Плюс интуитивно понятный интерфейс и русскоязычное меню настроек.

Deeper

Эхолоты Deeper — это бесперебойная работа в пресной и соленой воде, высокоточные сонары, встроенные температурные датчики. Технология Smart Imaging обеспечивает хороший обзор дна и мест скопления рыбы, увеличивая шансы на улов. Торговая марка производит линейку беспроводных эхолотов с высокой скоростью сканирования и возможностью дистанционного управления.

Практик

Компания «Практик-НЦ» — отечественный производитель простых в эксплуатации, компактных и функциональных эхолотов для рыбалки. Сонары этой марки имеют хорошую емкость батареи и способны работать при низких температурах. Подходящий вариант для новичков и любителей.

Основные характеристики

Как и у любого другого электронного устройства у эхолотов есть набор основных характеристик, которые являются диктующим фактором при его выборе.

• Первый и практически самый важный параметр любого гидролокатора – мощность передатчика. Чем она выше, тем более качественно и правильно прибор может фиксировать объекты на глубине.
• Обязательно следует обратить внимание на разрешение экрана. Чёткость отображаемой информации напрямую зависит от мощности и конфигурации дисплея. Даже если вы занимаетесь рыбалкой на сравнительно небольших глубинах, лучше выбирать модели с мощностью не мене 500-600 ватт. Экран может быть как черно-белый, так и цветной в зависимости от модели. В последнее время очень популярны дорогие 3д эхолоты.

Дополнительные функции обычно включают в себя:

1. «zoom» по аналогии с фотоаппаратом — приближенное рассмотрение дна (детальный обзор);
2. «alarm» звуковая сигнализация, сообщающая о различных изменениях начиная от выхода на мелководье и заканчивая обнаружением рыбы нужного размера;
3. «grayline» функция позволяющая отличать живые объекты от различных природных;
4. «fishtrack» возможность отслеживания перемещения рыбы в пределах работы эхолота;
5. «fish-ID» обозначает рыбу на экране понятным символом.

Garmin Echo 101

Из всех рассматриваемых моделей данный эхолот самый дешевый, что вполне закономерно, так как он имеет уже не цветной, а черно-белый 4-дюймовый дисплей.

Впрочем, это не такой уж большой минус, ведь главное всё-таки эффективное сканирование и качество получаемого изображения.

Эхолот однолучевой, работает на привычной частоте 200 kHz. Такие характеристики предоставляют возможность вертикального сканирования водоема до глубины в 400-450 м.

Ширина луча для сканирования составляет 60 градусов.

Примерная стоимость эхолота Garmin Echo 101 составляет 120 долларов.

Phiradar FF788C

Для своей стоимости этот эхолот довольно мощный, и подойдёт как для новичков, так и для опытных рыбаков.

Эхолот двухлучевой, обладает обширным функционалом.

К примеру, присутствует возможность автоматического масштабирования и эффективный ручной Zoom.

Хорошо справляется с обнаружением рыбы и может указывать также и приблизительную глубину её расположения.

Данный эхолот подойдёт и для поиска рыбы, и для тщательного исследования донного рельефа. Примерная стоимость — 170$.

Особенности Phiradar FF788C:

• 5-дюймовый дисплей с разрешением 320х480;
• белая светодиодная подсветка;
• датчик для измерения температуры воды;
• детальная настройка чувствительности прибора и рабочей глубины;
• функция «стоп-кадра»;
• большая/маленькая индикация рыбы и индикатор её расположения;
• звуковая сигнализация;
• удобное многоязычное меню.

Лучшие эхолоты с GPS

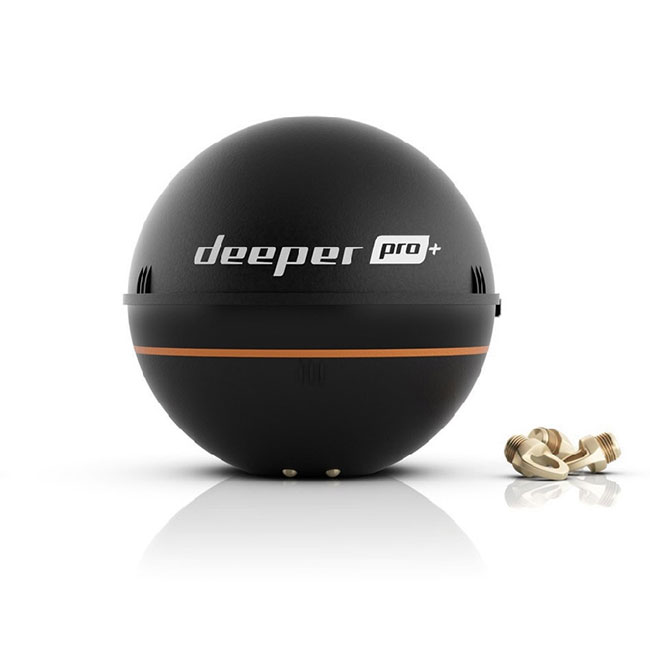

Самая популярная модель с GPS — Deeper Smart Sonar PRO+

Переносной двухлучевой сонар-поплавок для рыбалки со встроенным GPS-модулем. В комплекте трансдьюдер с креплением на поплавок, источник питания — аккумуляторы или батарейки. Глубина для пресной воды составляет 80 м, а частота лучей — 90 и 290 кГц с углами 55° и 15° соответственно.

Достоинства:

• наличие Wi-Fi, беспроводное управление с экрана планшета или смартфона;
• компактность и малый вес — всего 100 г;
• высокое качество отображения;
• быстрое подключение к смартфону;
• в меню есть календарь, в который можно заносить данные с привязкой к той или иной местности.

Среди недостатков потребители называют лишь высокую стоимость эхолота и редкую потерю связи с планшетом на 2-5 секунд. Пожалуй, это один из самых лучших сонаров, которые оценит и любитель, и профессиональный рыбак.

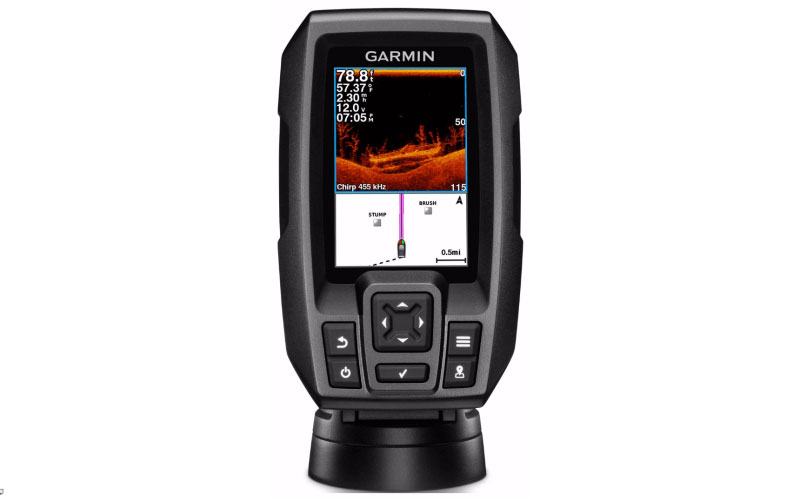

Самая доступная модель с GPS — Garmin STRIKER 4dv

Компактный четырехлучевой эхолот с трансдьюдером в комплекте и влагозащищенным корпусом. Одна из самых покупаемых моделей с GPS-модулем. Питание — от сети 12 V, экран цветной, с подсветкой и разрешением 320×480 пикс. Мощность на выходе — 2400 Вт пиковая и 300 Вт RMS. Вес 230 г.

Достоинства:

• высокое качество изображения на экране;
• богатый функционал;
• удобное и быстрое крепление;
• потребляет мало энергии;
• режим Flasher;
• технология CHIRP для детального различения объектов;
• хороший картплоттер;
• большая глубина сканирования — 253 м в соленых водоемах и 533 в пресных;
• провода с защитными колпачками;
• легкий, компактный;
• доступная цена.

Недостатки:

• маленький экран.

По отзывам, эхолот Garmin STRIKER 4dv удобен для дальних и многодневных рыбалок, а также для зимней ловли рыбы в узкой лунке. Кроме малогабаритного дисплея, в остальном прибор полностью устраивает потребителей.

Использование эхолота при рыбалке с лодки

Перед использованием эхолота его нужно тщательно изучить. Для этого читают инструкцию. Включая прибор, запускаются настройки по умолчанию. На незначительной глубине хватит частоты излучения в 192 Гц и угла узких лучей в 20-24º. Более четкая картинка вырисовывается при медленном движении лодки. Объекты, находящиеся прямо под лодкой, находятся в правой части экрана.

При первом запуске устройства с лодки специалисты советуют «поиграться» с настройками. Обязательно удостоверьтесь, что прибор правильно измеряет глубину. Затем его откалибровывают. На заводских параметрах эхолот хорошо определяет глубину под трансдьюсером, хотя рыбаку нужно знать её под килем или ватерлинией.

Рельеф дна виден внизу дисплея. Отдельные рыбины обозначаются дугами. Чем крупнее особь, тем отчетливей будет её значок на экране. Важно настроить чувствительность прибора под себя. Достигнуть хорошей эффективности рыбалки можно в том случае, если вы знаете, какую именно рыбу собрались ловить и каковы условия её обитания.

С помощью эхолота и лодки легко найти наиболее подходящее место для рыбалки. Отображение рыбы на экране устройства вовсе не гарантирует, что она окажется у вас на крючке. Для качественной рыбалки по-прежнему важно правильно подобрать снасти и наживку.

Способы крепления сонара к лодке

1. Крепление к внутренней стороне лодки эпоксидным клеем. Хороший вариант для лодок, изготовленных из полимерных материалов. Сигналу передатчика приходится проходить корпус лодки, что создает погрешности при исследовании глубины водоема и ухудшает качество картинки на экране.
2. Установка на транец. Способ актуален для тихоходных суден. Кронштейны крепятся ниже уровня воды. Подвижная конструкция предотвращает повреждения устройства при контакте с препятствиями. Это самый доступный и удобный способ монтажа эхолота. Он непригоден для моторных лодок, так как гребные винты создают много помех.
3. Сквозное крепление. Преобразователь монтируется в дно лодки — для этого в нем проделывается отверстие. Этот способ крепежа позволяет в полной мере раскрыть функционал эхолота и предотвратить помехи на его экране.

Крепежи и крепления эхолотов

Естественно, целостность и долговечность любого прибора зависит от обращения с ним, а в случае с эхолотом, прежде всего, от надёжности и самого характера крепления устройства.

Сами эхолоты обладают различными крепежами, которые прикручиваются, приклеиваются или зажимаются на различных местах лодки. Выбирать конкретную модель крепежа эхолота нужно самостоятельно, учитывая место в лодке и удобство использования, чтобы эхолот не мешал и был всегда под рукой.

По большому счёту существует два варианта крепления датчика эхолота к лодке: транцевый и сквозной. Первый вариант, как несложно догадаться, предполагает закрепление прибора на транце. При втором варианте для датчика придётся проделывать отверстие в судне, но в случае с таким креплением сигнал будет мощнее, а значит и качество изображения выше.

Полезно к прочтению: лучшие лодки для рыбалки

Советы по рыбалке с эхолотом

Перед запуском устройства удостоверьтесь, что в воде нет пузырьков воздуха — они создают серьезные помехи. Желательно, чтобы при замере глубины лодка двигалась медленнее 10 км/час. Картинка дна будет хорошей , если направлять лучи в воду под различными углами. Если на мониторе отобразилась большая рыба — увеличьте чувствительность сигнала — возможно, это косяк мелкой рыбешки.

Не забывайте, что хороший эхолот — это только инструмент, облегчающий рыбалку с лодки . Он не может заменить профессиональный опыт, который приобретался многие годы. Выбирайте приборы только из рейтинга проверенных производителей. Повышая навыки, вы сможете правильно пользоваться эхолотом и порадуете своих близких отличным уловом!

Боковые датчики эхолота

При покупке эхолота предпочтение стоит отдать устройству с парой датчиков. Связано это с тем, что модель с одним датчиком не сможет указать, по какому из двух бортов находится обнаруженная в толще воды рыба. Два датчика позволят узнать более точное расположение рыбы, включая и показатель глубины.

Тестирование лодочных эхолотов
